Film fundament

PATEND NR 337740
Overskrift 1
Overskrift 1
Overskrift 1
Overskrift 1
Overskrift 1
Overskrift 1
Film om rett vegg. https://goo.gl/vyagUj
Film om hjørne. https://goo.gl/6RR67x
Film om oppstikk https://goo.gl/TY9Ak9

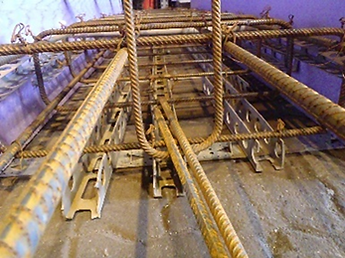

Randdrager med oppstikk til betongvegger
Plasser FORSKALING, ARMERING ,TELE- og KANTISOLASJON
i et LØFT



Produktet kan leveres med den bøylearmeringen du trenger i henhold til RIB-tegninger.
Produktet kan leveres med høyere XPS på sider for å lette justering av gravebed i randsone. Gravetoleranse er +\- 2 cm og avretning av støp med planløser.
Produktet kan leveres med kuldebrosperre av EPS og med 5 mm industribetong.
Modul på 2,4 meter kan løftes suksessivt ut med kran/gravemaskin når toppsingling foregår. Hovedarmering trekkes med.
Trekk over presenning så det er klart til støpedag.
Leveres med 50 mm overdekning i topp, for lett montering av stålplater pga. gravetoleransen.
Leveres med eller uten XPS i bunn og ev. høyere XPS på sider enn betong, for å få minst arbeid totalt.
Billigste løsning leveres med løse bøyler som bindes på plassen. Overdekningslist ligger der bøyle skal stå, og jern i topparmering er sentrert.
Tre inn låsejern etter hvert som moduler blir lagt. Man kommer til med Max bindepistol ved C/C 200 på bøyler.
Eksempel:
Betongdimisjon B=600, H=300
Hovedarmering Ø 12 8 stk
Bøylearmering Ø10, C/C 200, 12 STK,
Armeringsoppstikk ø12, C/C 200, 12 STK,
XPS-sider XPS 300, 60 mm
XPS mot mark ingen
Overdekking mot mark 50 mm
overdekking sider 40 mm
Overdekking over bøyler 40 mm
Vektmodul 2,4 meter 65 kg
Høyde på XPS over betong 50 mm
Innsatte rør for ekstra avstiving og løft med kran
